門禁系統施工中線材選用、布線及安裝連線

布線接線注意事項

1、所有走線都必須套管， PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。強烈建議：本系統的所有走線必須同220V強電線分開套管
2、雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。
3、建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。
4、請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。
5、不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。
6、用電方面，不要將控制器和其他大電流設備接在同一供電插座上。
7、讀卡器、按鈕的安裝高度距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。
8、控制器建議安裝在門內側的天花板上或弱電井等便于維護的地點。
9、接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
10、線與線的連接，最好使用電烙鐵焊接，擰接方式容易造成接觸不良。

RS485聯網門禁--網線選用及布線技巧

RS485網線：電腦到控制器，以及控制器與控制器之間的通訊線。建議使用4芯雙絞屏蔽網線。線徑在0.5平方毫米以上。
485總線是一種用于設備聯網的經濟型的傳統的工業總線方式，通訊質量是需要根據施工經驗進行測試和調試的，485總線雖然簡單，但必須嚴格安裝施工規范進行布線，RS485總線的布置與RS485的通訊質量非常重要。
對于大型門禁系統，首先要確定門禁管理中心的位置，了解清楚項目中每個門禁點的位置，根據門禁點的數量、網線的距離，合理設計門禁網絡采用單條RS485總線，還是采用多條RS485總線。
多條RS485總線聯網制遵循3條原則：
1、單條總線上掛接的控制器數量一般不能超過40臺；超過40臺控制器的話，建議采用多條總線制，再通過485HUB連上管理電腦。
2、RS485總線長度，理論上是可以達到1200米，由于控制器數量或者通訊環境的復雜性，單條485總線建議不要超過800米。如果超過800米，請改成多路RS485總線，選用485HUB或者中繼器來改善通訊環境。
3、門禁控制點與管理中心的分布狀況，如果有部分門禁點在管理中心的這邊，而有部分門禁點在完全不同的方向，建議采用多路RS485總線
更多知識請參考：淺談門禁系統的485總線結構的布線規范及調試方法

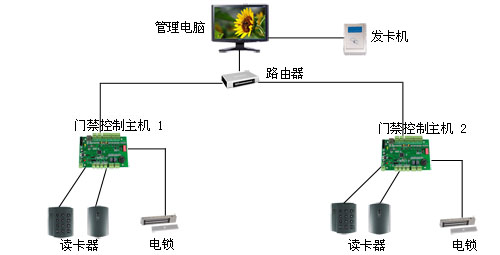

TCP/IP網絡門禁—網線的布線技巧

TCP/IP網絡的布線相對來講比較簡單，只需要用普通網線把控制器直接接入交換機或集線器HUB。

備注：TCP/IP同一時刻通訊時可同時支持多個控制器
可用網線直接連電腦設置，支持局域網控制，支持互聯網遠程控制

每個門禁控制單元 --- 線材選用及布線技巧

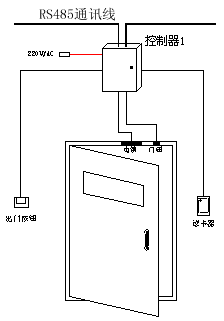

每個門禁控制單元包括：門禁控制器、讀卡器、電鎖、出門按鈕、門磁、紅外傳感器等，門禁控制器到門的距離一般不要超過100米，以下是單門控制器控制一個門的示意圖：

選用線材
1、讀卡器線：讀卡器到控制器端口之間的線
建議用8芯屏蔽多股雙絞網線（其中二芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線和蜂鳴器線），數據線 Data1 / Data0互為雙絞，線徑建議0.5平方毫米以上，最長不可以超過100米，屏蔽線接控制器的GND。
2、出門按鈕線：出門按鈕到控制器端口之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。
3、電鎖線：電鎖到控制器端口之間的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。
如果超過50米用更粗的線，或者多股并聯；或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。
4、門磁線：門磁到控制器端口之間的線，建議選擇兩芯線，線徑在0.5平方毫米以上，
如果無需在線了解門的開關狀態 或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

門禁設備的安裝

首先要了解每種設備的工作原理，控制器是門禁控制單元的核心，其他設備都是接在門禁控制器上，組成一個完整的控制單元，詳情請參照各種硬件產品的說明書

門禁控制器的安裝

建議安裝在門內側的墻面，天花板上或弱電井等便于維護的地點

讀卡器的安裝與連接

安裝在門外或門內側，高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低；當進門和出門均要刷卡時，兩個讀卡器應該相距1米以上，特別要避免里外正對安裝，以防干擾。
說明：一般情況下，讀卡器的兩條電源線和兩條數據線，必須接；蜂鳴器和指示燈線不接也能正常使用。
接蜂鳴器（BUZ）線的作用：當控制器收到非法卡刷卡時，讀卡器的蜂鳴器想2聲或3聲報警；合法卡響1聲
接指示燈（LED）線的作用：當制器收到非法卡刷卡時，讀卡器的指示燈只是瞬間變化；合法卡由紅色變成綠色幾秒鐘（即控制器電鎖繼電器的執行時間）
讀卡器的線腳顏色定義以各家讀卡器廠商的說明書為準

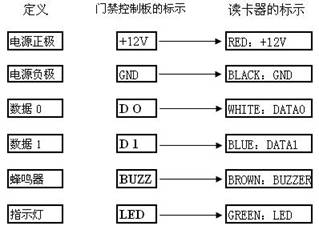

注：門禁控制板與讀卡器的對應接法如下圖：

電鎖與電鎖電源的安裝與連接

電鎖的安裝比較復雜，也比較關鍵

1、電插鎖的安裝

電插鎖一般用于單開/雙開玻璃門、上有框下無框玻璃門、上下無框玻璃門，單開/雙開木門等，裝在門的上方靠把手一側。
下圖是單開木門的安裝效果圖

電插鎖通過磁感應上鎖。通過扣板上的磁鐵感應后才能上鎖，扣板一般裝在門扇上方，關門后，扣板上的磁鐵對正鎖內感應開關，感應上鎖，因此門關好后能自動上鎖。

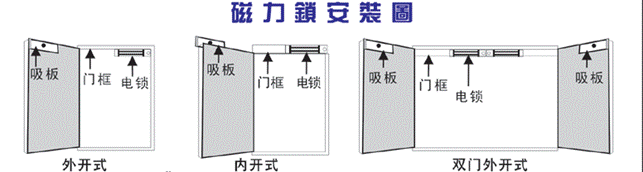

2、磁力鎖的安裝

磁力鎖一般用于鐵門、防火門，下圖是防火門安裝效果圖

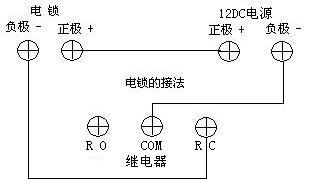

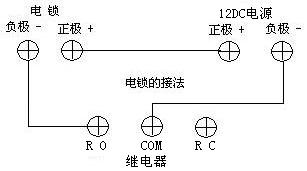

3、電鎖、門禁控制器與電鎖電源的接線

不同性能的電鎖有不同的接法，分常開型和常閉型，由門禁控制器的電鎖繼電器控制電鎖的開啟或鎖閉。
A、與門禁專用電源接法（以WDA-801電源為例），建議使用門禁專用電鎖電源
控制板繼電器的常開端NO 接電源的PUSH 或 HANDLE，公共端COM接電源負極GND
電鎖直接接在電源上：電插鎖等常閉鎖，電鎖正極接電源常閉端NC，負極接公共端COM
電控鎖等常開鎖，電鎖正極接電源常開端NO，負極接公共端COM
