門禁系統>>>門禁控制器>>>單門控制器:GW601(云版) |
|
| |
產品名稱：單門控制器 |
產品型號：GW601 |
| |
|
| 產品名稱 |
單門控制板(云版 物聯網IoT) |

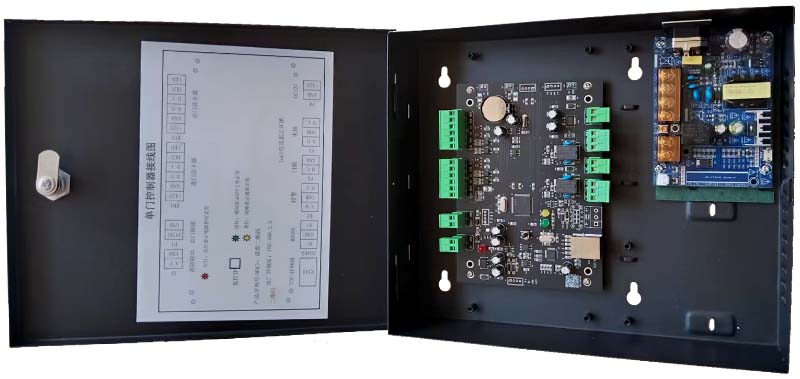

單門控制器(電源機箱) |
| 產品圖片 |
 |
 |
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
長160mm×寬115mm |
278 mm ×266 mm× 76 mm |
| 產品型號 |
GW601 |
JX08 |
|
| |
網絡單門控制器,采用國產中科芯CKS(或美國STM公司)32位ARM7主控單片機,進門或出門刷卡/出門按鈕開門,控制一個門的門鎖,內部運行RTOS實時操作系統和FAMS2存儲管理系統. |
| 多種通訊(包括TCP服務器,TCP客戶端,UDP,RS485總線等上行通訊),TCP/IP以太網/局域網,支持自建云服務器平臺,自有的MAC地址和序列號管理,永不沖突. |
| 全面支持讀卡器\指紋\人臉\指靜脈\RS485識讀設備的混合接入.支持各種 Wiegand 26/34讀卡器,Wiegand 接口提供聲光響應輸出,同時支持下行RS485格式讀卡器. |
| 開放式設計,兼容性強,可以和市場上各種品牌的讀卡器和門鎖配套使用. |
| 配套門禁管理軟件,配置機箱12V/10A開關電源. |
| 可為集成商\工程商提供OEM貼牌; |
| 可為門禁項目提供個性化ODM定制功能開發; |
| 開放SDK開發包,提供二次開發接口協議. |
| |
| |
●功能描述 |
| |
| 支持刷卡開門\卡+密碼\密碼開門\門常開\門常閉\管理卡開門\首卡啟動\多卡開門\按鈕開門\遠程開門等多種方式. |
| 支持多種告警,并可分別設置是否啟用:消防聯動,門開超時,非法闖入,斷電告警等. |
| 事件記錄和告警記錄實時主動上傳,具有脫機工作模式,電子地圖等功能. |
| 支持防潛返,區域反潛回,支持四門互鎖可設 或 多門互鎖. |
| 內部運行FREE RTOS實時操作系統和FAMS2存儲管理系統,按照工業級技術要求設計的高性能門禁控制器. |
| 門禁控制器不但擁有常用的門禁功能,例如:脫機運行\實時監控\照片顯示\海量存儲\靈活的權限設置\遠程開門\多用戶管理\批量和少量快速設置\方便查詢\報表統計格式修改和打印\輸出到Excel文件\卡＋密碼\門長時間未關閉報警\非法卡刷卡報警\管理卡開門\非法闖入報警\定時開門. |
| 內設看門狗SP708SEN電路,增加看門狗喂狗頻率,防死機. |
| 強大的數據處理能力,快速的響應速度,在已存儲10萬張卡的基礎上判斷有無開門權限及做出開門響應時間小于0.1S. |
| 支持 TCP/IP\3G/4G\RS485聯網方式\有線與無線(WIFI)可自動切換,控制器支持百臺到上千臺設備組網,滿足大樓多門點的管理數量要求. |
| 上行TCP/IP(同時支持TCP服務器\TCP客戶端和UDP)和RS485組網,下行Wiegand和RS485讀卡器雙通訊接口. |
| 通訊接口豐富,RJ45端口,W5100S-L-MAC/PHY硬件提供4路SOCKET,連接多個平臺,C/S架構和B/S架構并存,可以本地網管理,也可以建立物聯網云平臺管理門禁梯控板;上行TCP通訊模式有:TCP服務器,UDP模式,MQTT,HTTP,TCP客戶端通訊等等.可擴展RS485總線,ISP,TTL,RS232串口,PLC總線編程,MODBUS協議,可對設備底層程序實現升級. |
| 工業級設計,RS485總線三重防雷\防靜電\可抵抗強干擾,高可靠性. |
| 內置時鐘支持NTP自動校時和遠程中心校時. |
| 消防聯動,接入消防平臺,當有火警時門就全開;或者門禁管理平臺消防模塊接到火警信號時,遠程打開所有的門. |
| 自帶電氣組,配置機箱12V/10A開關電源. |
| |
●技術參數 |
1\配置豐富:RJ45網絡通訊4路,RS485通訊2路,TTL(RX,TX)2路,可擴展RS232\RS422\CAN\ISP\IIC等等;輸入INPUT共17路:出門按鈕4路,消防聯動1路,門磁檢測4路,紅外報警4路,可擴展防撬報警等輸入3路;WG讀卡器4套聲光響應輸出(聲音BUZ和光亮LED響應三極管輸出2*4=8路),RS485讀卡器進出8個;八路輸出OUT:電鎖繼電器4路,報警繼電器4路.
2\可存儲10萬持卡人信息,脫機存儲10萬條歷史記錄.
3\工作環境:溫度:<60℃;濕度:10%~95%R.H;額定電壓:DC12V;額定電流:<0.2A;額定功率:≤5W;
4\機箱:外形尺寸:278mm×266mm×82mm;顏色:黑色;重量:約3000克;
5\四門主板:外形尺寸:長190mm×寬125mm;顏色:綠色;重量:約280克.
5\雙門主板:外形尺寸:長185mm×寬120mm;顏色:綠色;重量:約280克.
5\單門主板:外形尺寸:長160mm×寬115mm;顏色:黑色;重量:約200克.
6\裝箱雙定位孔:130mm*93 mm或148mm*92 mm |
| |
配套門禁管理軟件 |
脫機運行\實時監控\照片顯示\海量存儲\靈活的權限設置\遠程開門\多用戶管理\批量和少量快速設置\方便查詢\報表統計格式修改和打印輸出到Excel文件\卡＋密碼\門長時間未關閉報警\非法卡刷卡報警\管理卡開門\非法闖入報警\定時開門\電子地圖等功能.
配套軟件:簡體中文門禁管理軟件,還可贈送正常班和多班次倒班考勤管理軟件.
配套軟件可支持的數據庫:單機版Access和網絡版SQL. |
| |
| 九年來,GW視沃一致秉承和堅持專業化經營理念,我們一直樸素而執著地認為,"與其什么都做,不如把門禁做好!",將全部的資金\技術和人才優勢集中在門禁控制器\門禁管理軟件\門禁讀卡器等門禁系統關鍵組件上,并確保各個組件的穩定性\安全性\便捷性和先進性. |
| GW系列門禁在保持功能越來越強大的同時,我們致力于通過我們的技術領先和從客戶角度出發的設計思想,更大程度地降低工程商的在配置\銷售\安裝\使用\維護和培訓上的成本,使得操作更加便捷化和人性化.我們在該領域的9年的成熟經驗和數萬個系統在世界各地穩定地運行是您的信心保證. |
| |

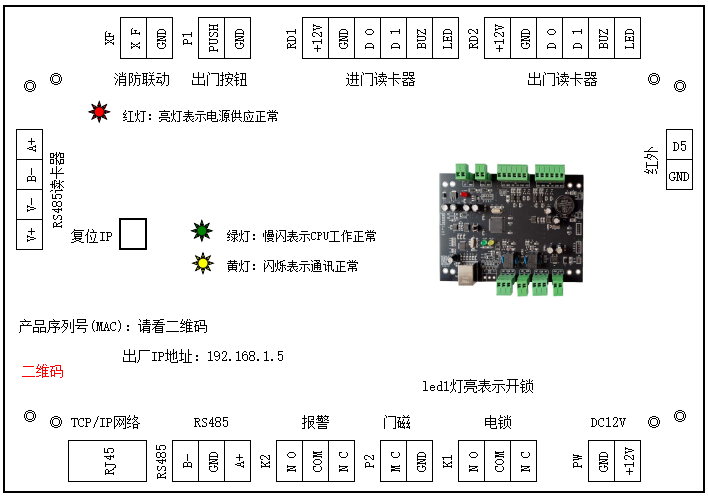

單門控制器接線圖 |
| |
| |

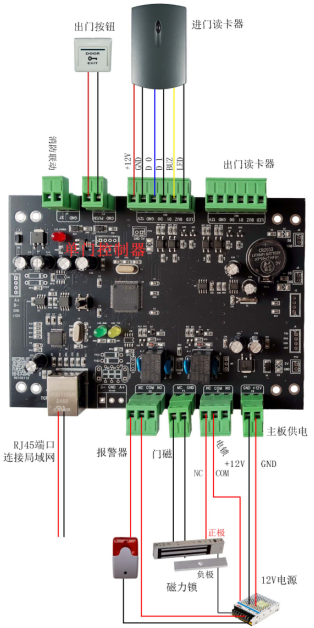

| 門禁系統示意圖 |
 |
| |
| |
| |
機箱包裝圖片 |
| |
| 產品名稱 |
機箱內包裝 |
紙箱外包裝 |
門禁控制器內置電源 |
| 產品圖片 |
 |
 |
 |
| ? |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 產品型號 |
|
|
|
| |
|
|
|
|
| |
| |
|
| |
|
